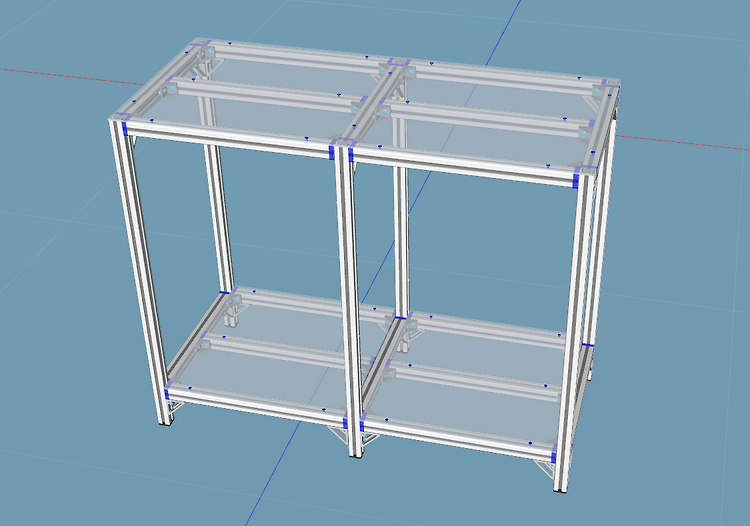

설계45큐브항 1단에 2개, 2단에 2개 배치바닥에서부터 1단까지 80mm 띄우도록 설계1단에서 2단까지 공간은 45큐브높이 + 200mm 정도자재리스트NoPartQtyNote130x30 profile 390mm6 230x30 profile 800mm6 330x30 profile 450mm12 430x30 cover cap6 530x30 angle24 630x30 Inner angle28 730x30 angle screw M6 15mm48"30x30 angle" x 2830x30 Spring nut M648"30x30 angle" x 2견적NoPartQtyUnit priceTotal price130x30 profile 390mm6₩4,400₩26,400230x30 profile 800mm6₩9,000₩5..

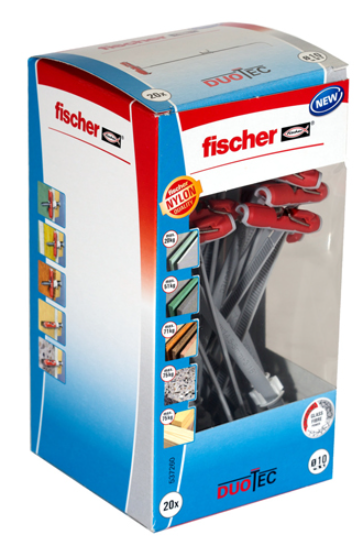

◎ 기존문제점 기존에 일반 앵커를 사용하여 천장에 커튼걸이를 부착하였는데, 줄의 장력과 커트 무게로 고정부가 쏠리고 들뜨는 현상이 발생했다. ◎ 제품 설명 일반적인 앵커와 같이 팽창하면서 고정되는 형태로도 사용 가능하지만, 제 값을 하는 기능은 패널안쪽에서 옆으로 눕혀 사용하는 형태이다. 그림과 같이 공간에 삽입 후, 손잡이를 당기면 옆으로 누워지게 되는데, 후면 보드에 안착이 된다. 석고보드에 나사산을 태우거나 석고보드에서 팽창하여 고정하는 방식이 아니라 석고 보드가 으스려져서 피스가 탈착되는 경우는 없을 것으로 보여진다. 실제로 한 달 정도 사용해보니 고정력이 강하다. 단, 일반 앵커에 비해 비싸다.

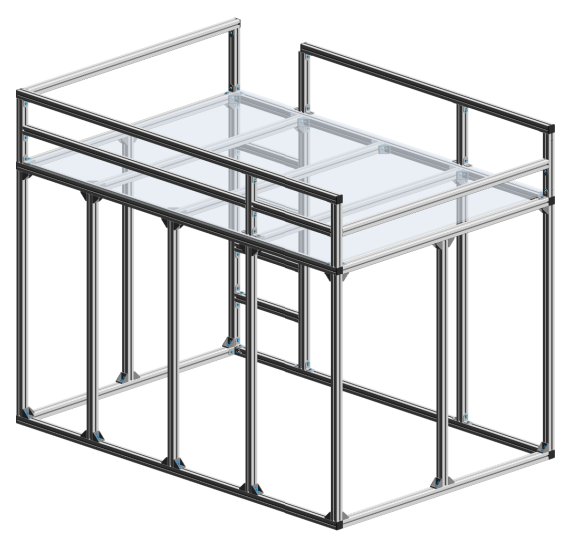

◎ 결과물 [tbd] ◎ 설계 "대략적인 도안 그리기" "측정" 형상이 완전한 사각형 형태는 아님. 우측 하단이 일부 들어와 있는 형태. → 배란다 확장한 부분 때문 인듯 실측 너비 = 2085mm → 측정 오차 고려 +/- 10mm 조정 가능하도록 설계 툴 사용하여 설계 End cap으로 길이 조정 가능하도록 조립 시, 길이를 줄여야 한다면 End cap을 미장착 늘려야 한다면 Center에 End cap을 2개까지 추가 장착가능하도록 1라인을 2파트로 나누어 배치 너비 오차를 고려한 부분은 설계툴에서 추출한 BOM 대비 2개더 End cap을 추가 구매 필요 Floor의 (Y0) 너비 - 2개 추가 상단부(Y+) 너비 - 2개 추가 Top의 하단부(Y0) 너비 - 2개 추가 상단부(Y+) 너비 - 2..

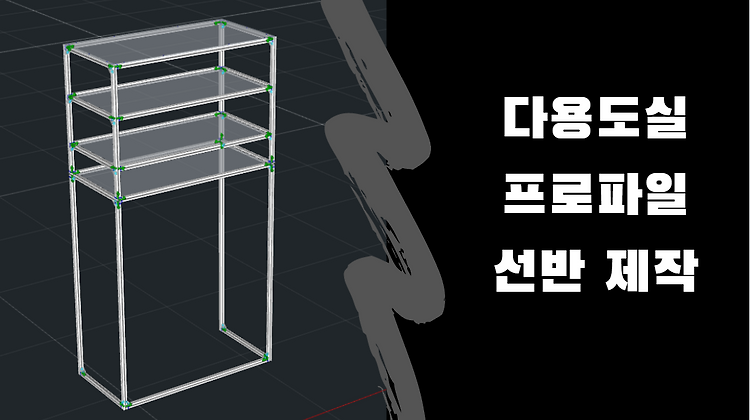

◎ 구상 "설치 위치" 김치 냉장고 위쪽으로 "특이사항" 김치냉장고 뚜껑 열렸을 시, 높이를 고려하여 선반의 높이 설정 배수관 잘 피해서, ◎ 설계 "가로" 실측은 1260mm이고, 측정 오차 및 위치별 사이즈가 다름을 고려하여, 10mm 마이너스 설계 설계 가로 너비 : 1250mm "높이" 실측은 2415mm이고, 측정 오차 및 위치별 사이즈가 다름을 고려하여, 15mm 마이너스 설계 설계 높이 : 2400mm "선반" 선반은 상하는 조절 가능하고 3단이다. 선반 조립 유형은 슬롯타입이고, 천장은 마운트 타입이다. 좌측은 천장용 판재이고 우측은 선반용 판재 데이터이다. "그 외" 지난번 제작에 사용했던 부품 중, 높이조절좌(레벨링 다리)와 조인트브라켓은 사용하지 않는다. ◎ 부품리스트 번호 구분 수량..

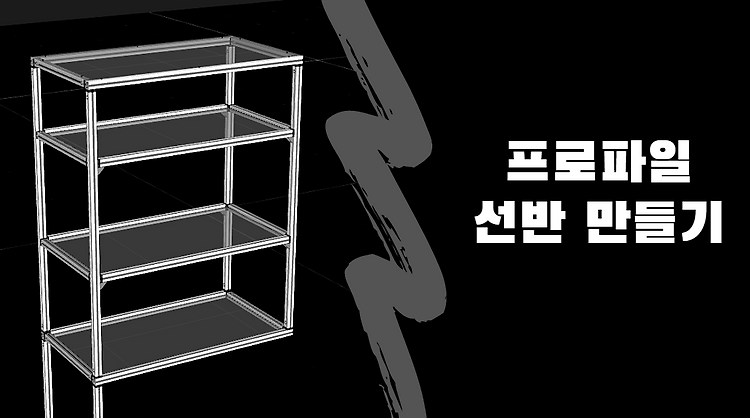

◎ 제작 구상 뒷 베란다에 있는 세탁기 위에 짐들이 정리되지 않아, 세탁기 위쪽으로 선반을 하나 두려한다. 기왕이면 버리는 공간없이 공간 꽉꽉 채워서 수납 되도록 프로파일로 맞춤 제작하려 한다. 휴대폰을 들고 대략적인 구조를 잡아 본다. 좌측 그림처럼 뒷 베란다 문을 열고 들어가면 세탁기가 왼쪽에 있다. 우측 그림처럼 세탁기 위쪽으로 남은 공간에 맞추어 선반을 제작하려 한다. ◎ 전반적인 설계 선반의 다리는 좌측 2개소만 만들었다. 반대쪽은 창틀에 얹어 고정할 생각이다. 수납 공간의 층수는 3단이다. 맨 위는 천장의 페인트가 묻어나지 않도록하는 용도이며 선반의 용도는 아니다. 보유하고 있는 캠핑박스 높이가 320mm정도 되어 3개정도 들어가도록 공간 분할하였다. 다만 조립 후에도 선반의 상하 위치는 조정..

설치 완료 책 볼 때, 너무 어두워서 보조 조명 설치 가성비 좋음 유지 보수 좋음 램프 저렴 램프 교환 쉬움 재료비 상품명 단가 [원] 수량 금액 [원] 조명용 레일 / 1m 3,400 3 10,900 레일 부속 - 전원부 1,000 1 1,000 레일 부속 - "-" 연장 1,000 2 2,000 220v 연장선 10,900 1 10,900 램프 / LED PAR 30 집중형 4,900 4 19,600 오픈형 레일 조명 4,900 4 19,600 Total 63,300 총 재료비 63,300원 설치 과정 설치 전 레일 장착 위치 및 레일의 길이 측정 레일 두 가닥 보이는게, 레일 내, 전원 라인 요렇게, 레일 內, 동선 라인이 램프와 연결되도록 되어있음 레일 부속 "-" 연장 레일 간 연결을 위한 부속..

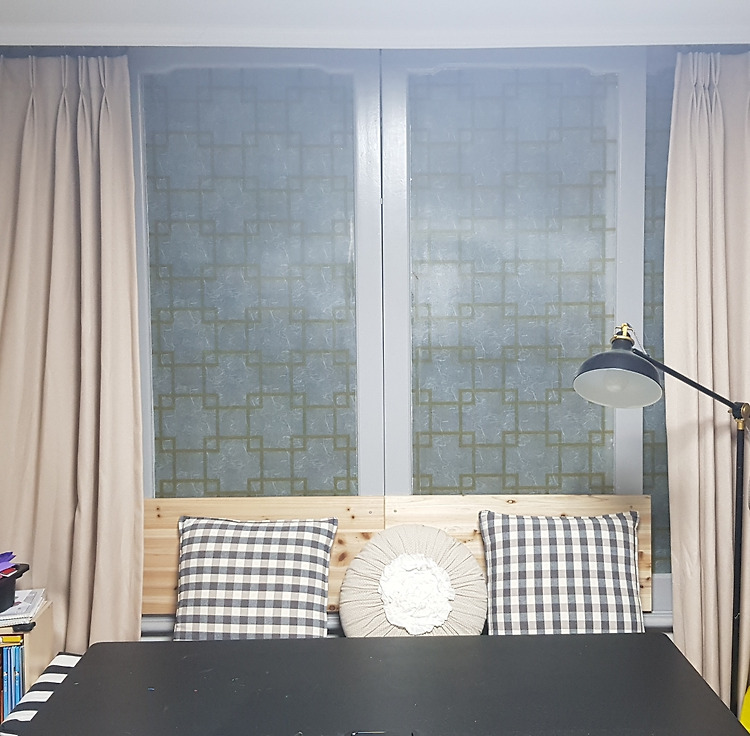

그 동안 미뤄 두었던, 안방 창문 셀프인테리어를 해보려 한다. 수정 전 사진이다. 아래 검정색 부분이 책상이고, 창문 아래에 긴 의자가 있다. 아이들이 창문쪽에 기댈 수 있게, 창문에 원목 판을 붙였다. 잘 사용하고 있지만, 역시 무늬가 극켬이다. 무늬를 가리기 위해서, 창문과 창틀 전부 페인트 칠 해보려 한다. 칠 면적 = 1350 * 777 준비물자석페인트 0.5L 칠판페인트 1L 젯소 0.5L커버링 테이프, 마스킹 테이프롤러, 붓 문고리닷컴 오프매장에서 대부분 구매했다 다크그린 픽 자석페인트 마스킹 꼼꼼히 젯소 1회차 젯소 2회차 다음은 자석페인트를 발라준다 자석페인트 1회차 자석 사용할 부분만 칠했다 촌스러운 무늬는 사라졌다 오오 자석 붙는다 자석이 잘붙게 하기 위해서 나는 4회 칠을 했다 다음으..
