◎ 결과물
[tbd]
◎ 설계
"대략적인 도안 그리기"
"측정"
형상이 완전한 사각형 형태는 아님.
우측 하단이 일부 들어와 있는 형태. → 배란다 확장한 부분 때문 인듯
실측 너비 = 2085mm → 측정 오차 고려 +/- 10mm 조정 가능하도록

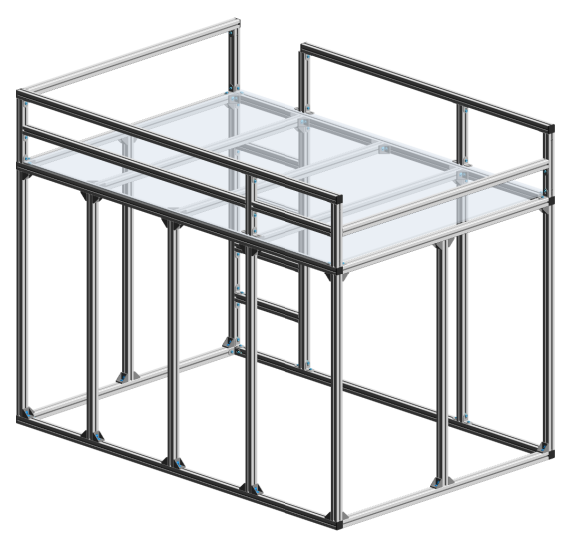

설계 툴 사용하여 설계
End cap으로 길이 조정 가능하도록
조립 시, 길이를
줄여야 한다면 End cap을 미장착
늘려야 한다면 Center에 End cap을 2개까지 추가 장착가능하도록 1라인을 2파트로 나누어 배치
너비 오차를 고려한 부분은 설계툴에서 추출한 BOM 대비 2개더 End cap을 추가 구매 필요
Floor의 (Y0) 너비 - 2개 추가
상단부(Y+) 너비 - 2개 추가
Top의 하단부(Y0) 너비 - 2개 추가
상단부(Y+) 너비 - 2개 추가
울타리의 상단부(Y+) 너비 2개 추가
하단부(Y0)는 불필요 함. 이쪽은 좌측의 끝단을 벽으로 맞추고 사다리 입구 부분을 확장하면 됨.
외부로 드러나지 않는 부분은 Bracket으로 연결 및 보강하고,
외부로 드러나는 부분은 Inner Bracket으로 연결 및 보강
일반 직각 Backet보다 Inner Bracket이 60원정도 비쌈.
상판은 18T 수준으로 2판 제작
직선 연장 이너브라켓 7개
상판 전체 사이즈는 1415 * 1995 이고,
이걸 원목 주문할때, 원판 고려해서 적절히 2판으로 주문

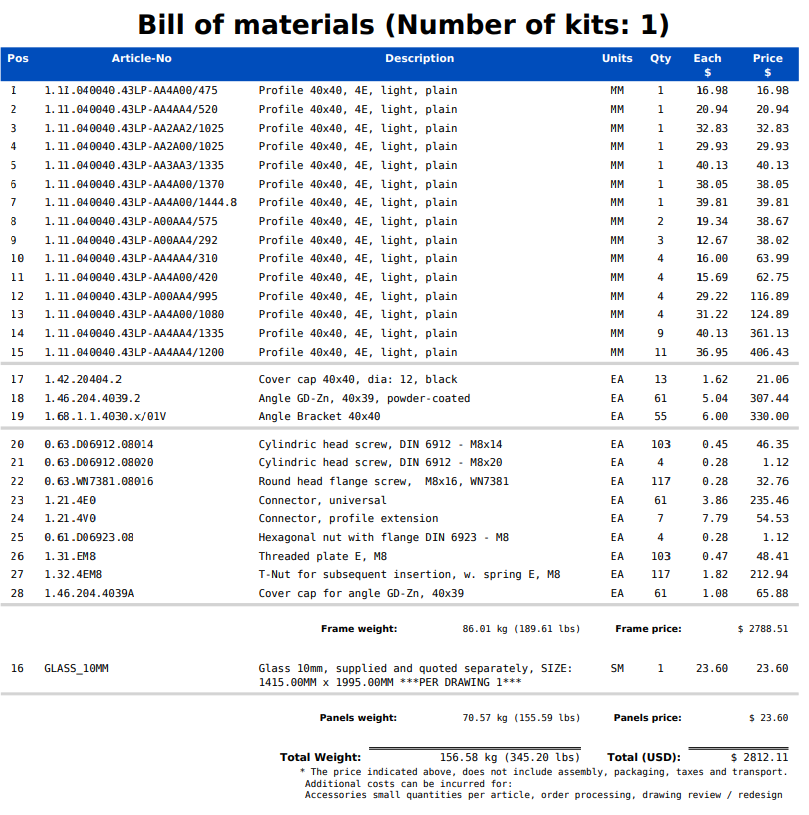

◎ BOM
| Part name | Qty |
| Profile 4040 475mm | 1 |
| Profile 4040 520mm | 1 |
| Profile 4040 1025mm | 2 |
| Profile 4040 1335mm | 10 |
| Profile 4040 1370mm | 1 |
| Profile 4040 1444.8mm | 1 |
| Profile 4040 575mm | 2 |
| Profile 4040 292mm | 3 |
| Profile 4040 310mm | 4 |
| Profile 4040 420mm | 4 |
| Profile 4040 995mm | 4 |
| Profile 4040 1080mm | 4 |
| Profile 4040 1200mm | 11 |
| Cover cap 40*40 | 13 + 12(adjust length) |
| Inner Angle Bracket | 55 + 5 |
| Angle Bracket | 69 + 5 |
| Screw w/ spring washer, M8, 20mm | 140 |
| Nut M8 | 140 |
| Long nut | 7 + 3 |
| Spring nut M8 (전부 여유분) | 40 |
◎ Profile 견적

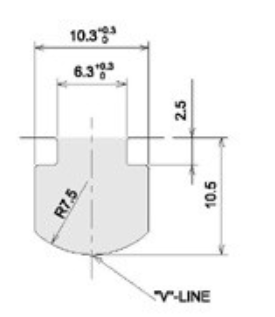

◎ Screw 길이 확인
3030 profile 사용 시, 15mm를 사용해서 적당했음
4040 profile의 경우, 14mm(+3.5mm)
3.5mm 증가했으니, 18.5mm 사용하면 될 것으로 보여짐.
14mm + 5mm = 19mm 언더
