프로파일을 이용 - 다용도실 선반 제작

---





◎ 구상

"설치 위치"

김치 냉장고 위쪽으로



"특이사항"

김치냉장고 뚜껑 열렸을 시, 높이를 고려하여 선반의 높이 설정

배수관 잘 피해서,

---

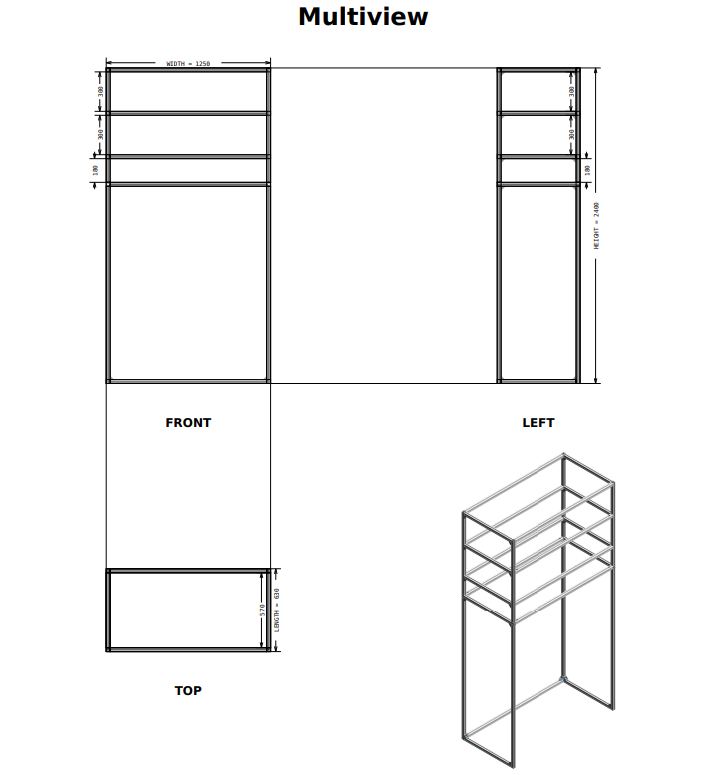

◎ 설계

"가로"

실측은 1260mm이고, 측정 오차 및 위치별 사이즈가 다름을 고려하여, 10mm 마이너스 설계

설계 가로 너비 : 1250mm



"높이"

실측은 2415mm이고, 측정 오차 및 위치별 사이즈가 다름을 고려하여, 15mm 마이너스 설계

설계 높이 : 2400mm

"선반"

선반은 상하는 조절 가능하고 3단이다.

선반 조립 유형은 슬롯타입이고, 천장은 마운트 타입이다.

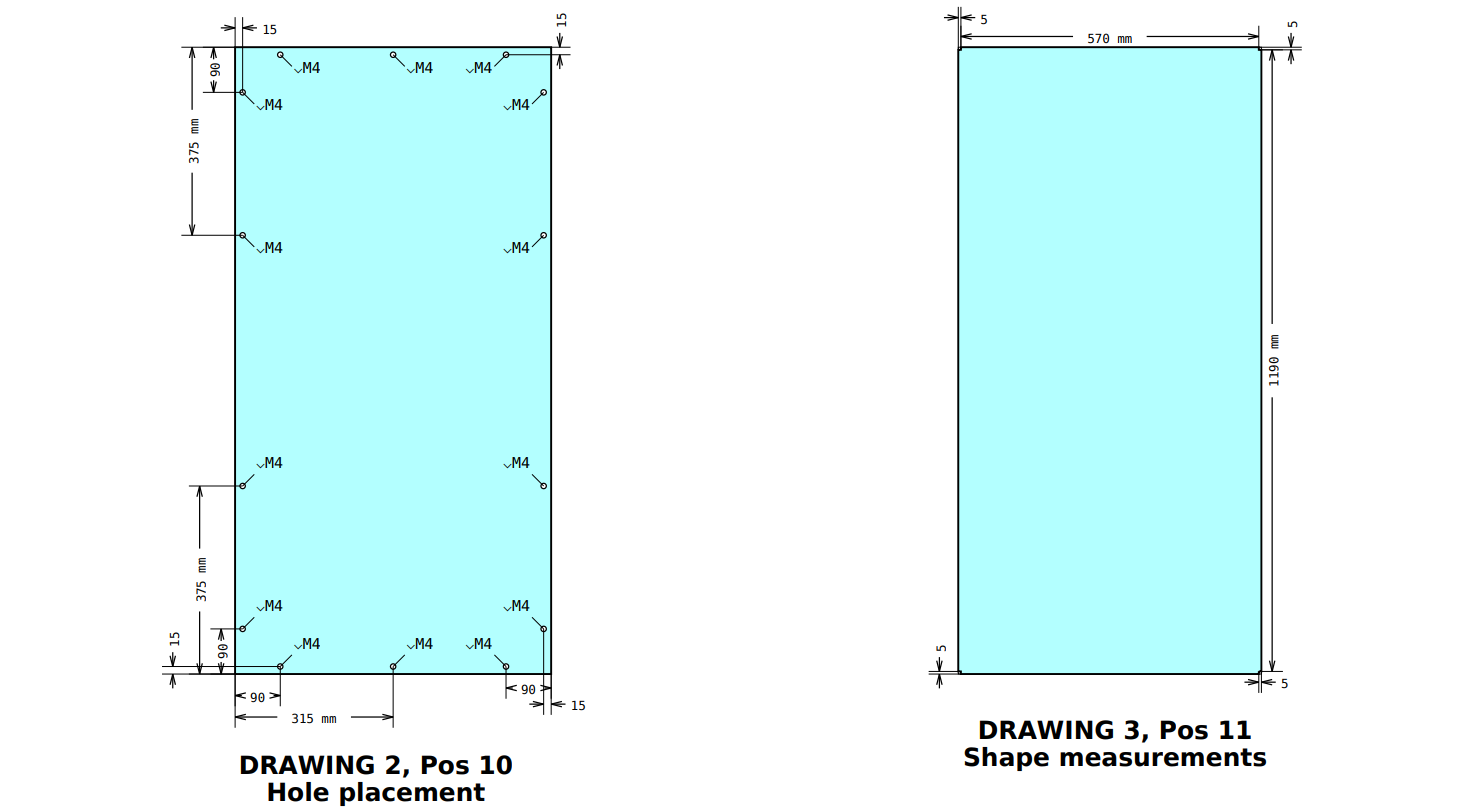

좌측은 천장용 판재이고 우측은 선반용 판재 데이터이다.





"그 외"

지난번 제작에 사용했던 부품 중, 높이조절좌(레벨링 다리)와 조인트브라켓은 사용하지 않는다.

---





◎ 부품리스트

번호	구분	수량
1	Profile 1190mm	9
2	Profile 630mm	2
3	Profile 870mm	4
4	Profile 1500mm	4
5	Profile 570mm	8
6	90 angle bracket	22 + 여유(20)
7	Screw M6 15mm	44 + 40
8	사각너트	44 + 20
9	스프링너트	20
10	합판 580*1200*4.5T	3
11	합판 630*1250*4.5T	1

1~10 프로파일 구매 170,000원 / 구매처 : 프로파일코리아

10~11 합판 구매 42,000원 / 구매처 : 문고리닷컴
