레일 조명 설치 / 문고리닷컴

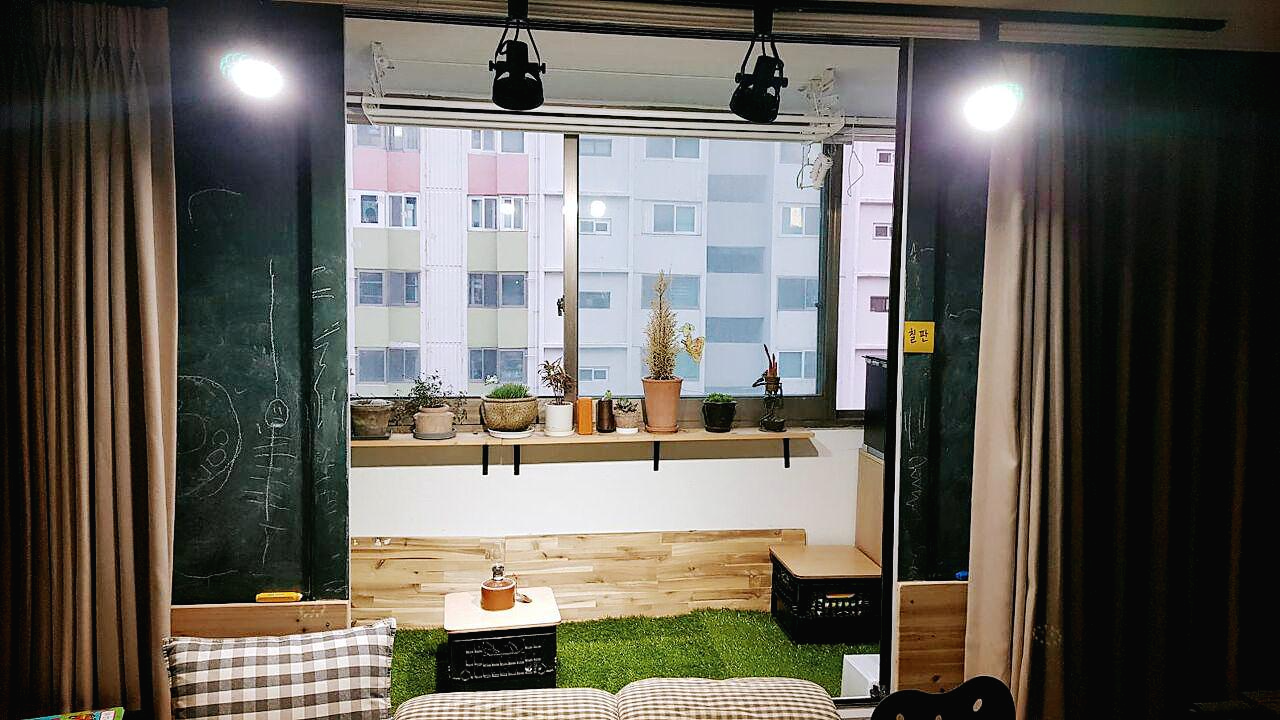

설치 완료



Effect = CL03

책 볼 때, 너무 어두워서 보조 조명 설치



가성비 좋음

유지 보수 좋음

램프 저렴

램프 교환 쉬움



---

재료비



상품명	단가 [원]	수량	금액 [원]
조명용 레일 / 1m	3,400	3	10,900
레일 부속 - 전원부	1,000	1	1,000
레일 부속 - "-" 연장	1,000	2	2,000
220v 연장선	10,900	1	10,900
램프 / LED PAR 30 집중형	4,900	4	19,600
오픈형 레일 조명	4,900	4	19,600
		Total	63,300

총 재료비 63,300원



---



설치 과정

설치 전

레일 장착 위치 및

레일의 길이 측정



레일

두 가닥 보이는게,

레일 내, 전원 라인



요렇게,

레일 內, 동선 라인이

램프와 연결되도록 되어있음



레일 부속 "-" 연장

레일 간 연결을 위한 부속



ㄱ, T 형태의 연결 부속도 존재



레일에 피스 구멍이 없다

전동드릴로 뚫어야 함



나사못으로 밀면서 장착해도 됨



피스 홀은 레일당 사이드 2개소



요렇게

연장하면서 피스

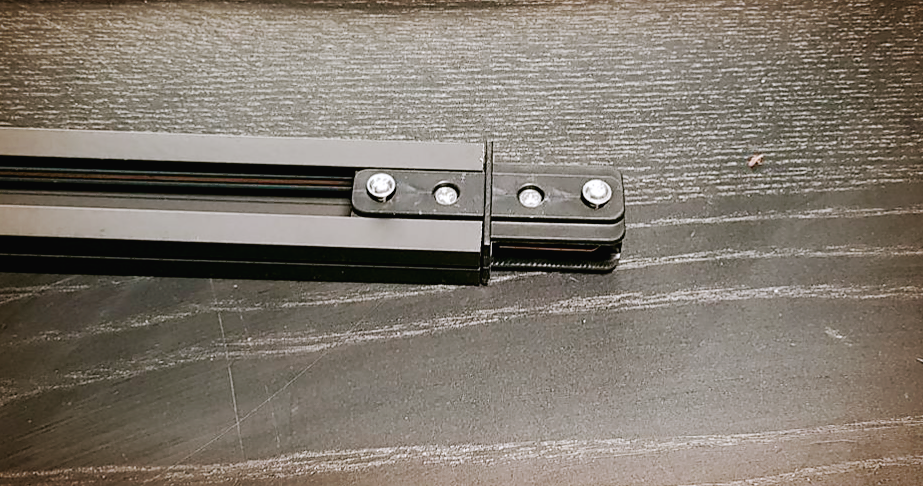

레일 부속과 레일 결합 후,

부속과 레일이 빠지지 않도록

레일 부속 내 볼트를 조여 준다.

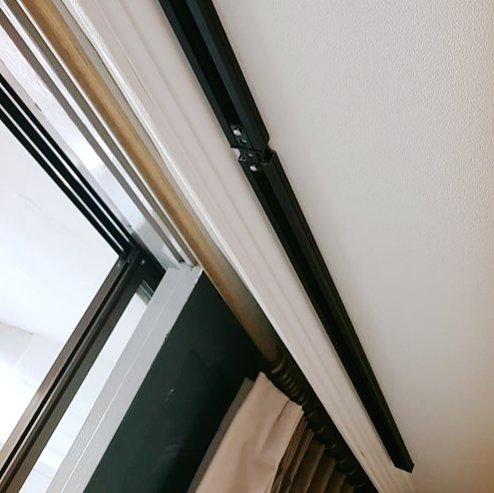

3개 레일 장착 - 3m



레일의 한쪽 끝에

전원 라인을 연결해야 하는데



전선이 안보이도록

장롱쪽으로 들어가도록 배치



좌측 - 전원부 부속

우측 - 마감부 부속



마감부 부속은 오른쪽 끝(선반쪽)에

그냥 끼우고 볼트 조이면 됨



전원부 부속의

가운데 볼트를 풀면

위와 같이 분해 됨



가운데 있는 동(갈색)라인에

220v 전원 라인을 연결 해야 됨

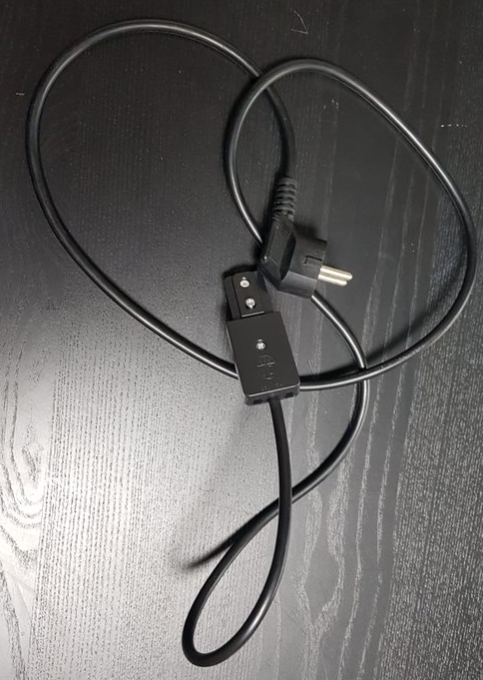

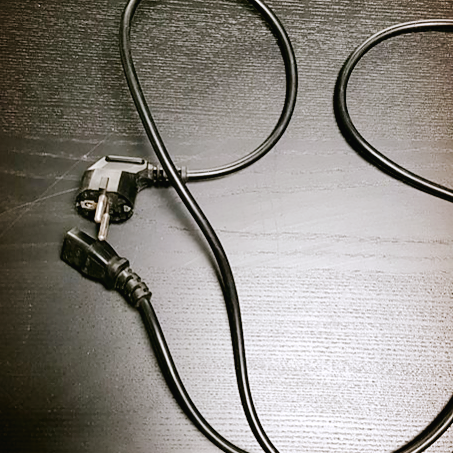

집에 돌아댕기는

요런 전원 라인 사용

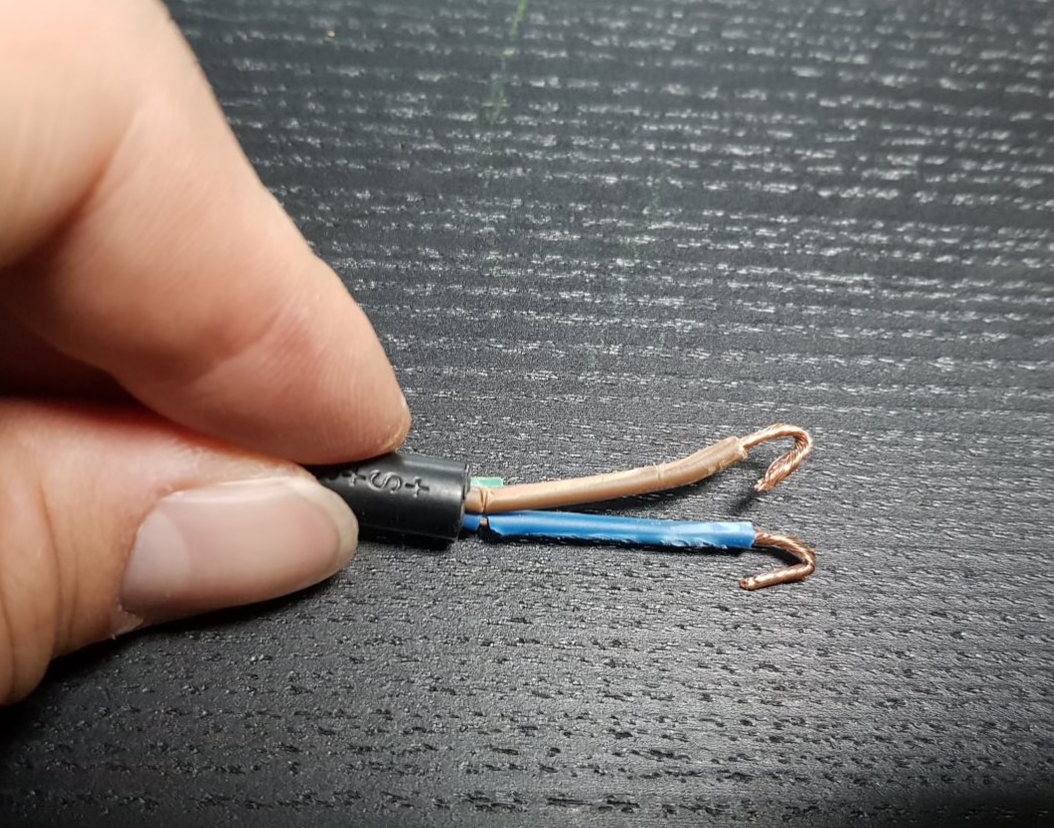

요렇게 연결

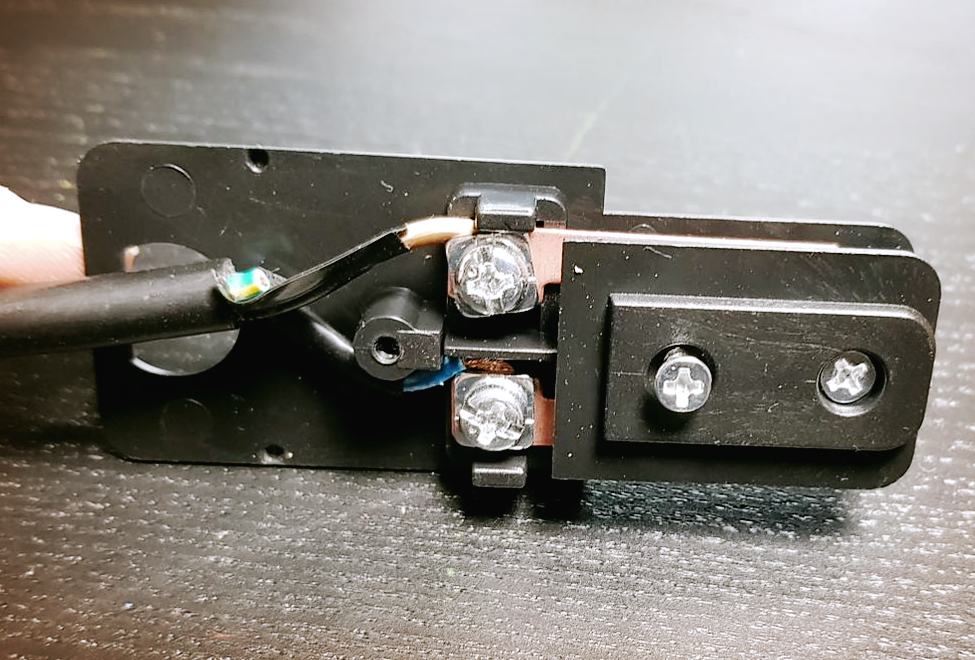

전원 부속 완성



콘센트가 근처에 있으면

바로 꼳으면 되지만,

5m 이상 멀리 있어서,

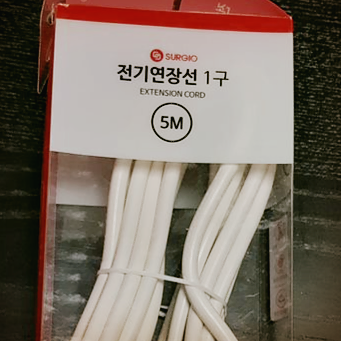

아래 연장선 구매



장롱뒤에서 부터

콘센트 까지 5m정도



스위치가 있는 멀티탭에 꼳아

레일등 on/off 제어





주요 사양



전력 - 15와트

조명의 세기



색온도 - 6500K(주광색)

누런빛인지 흰색빛인지



정격전류 - 68mA

전선 굵기나 멀티탭 전류 용량 계산

콘센트에 단일 전원으로 사용하면

거의 무리는 없다.

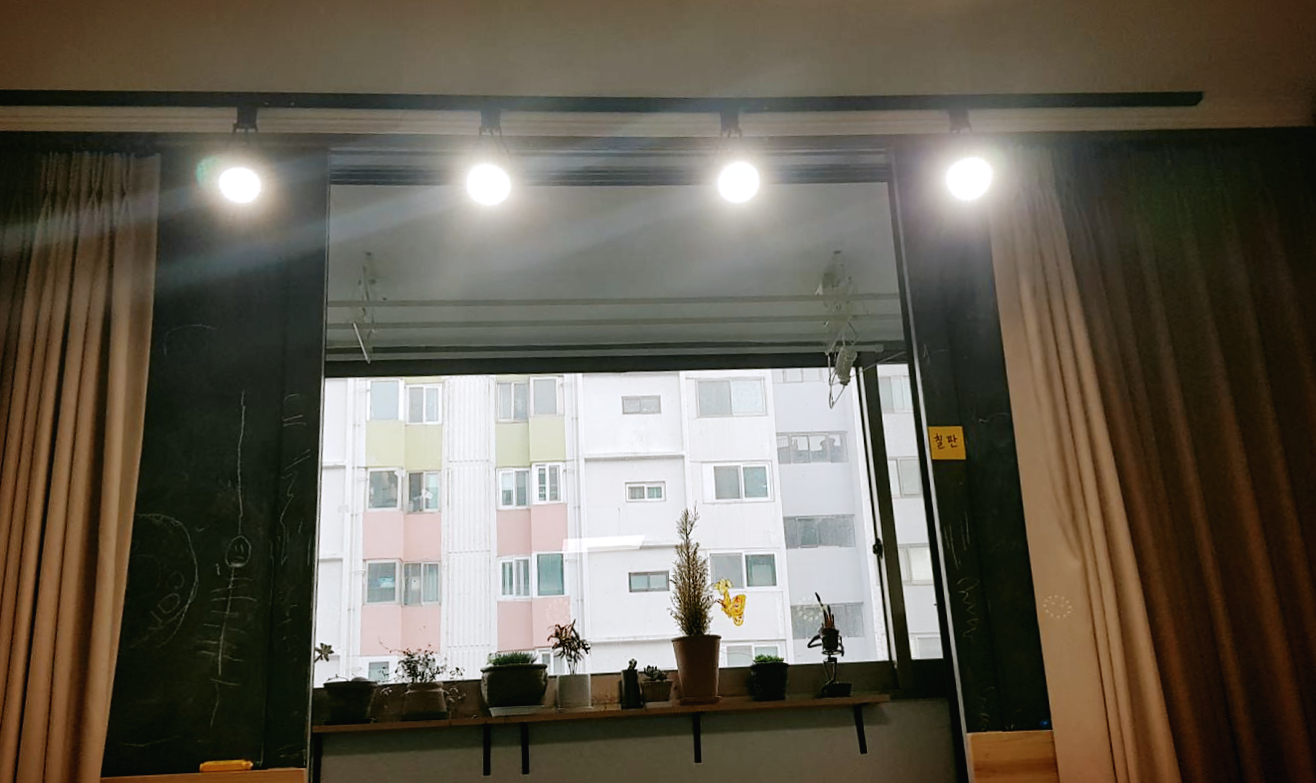

1기 장착 후

전원 테스트



잘나온다.



완성
