์‘๋ ฅ์ด๋ž€? ์‘๋ ฅ์˜ ์ข…๋ฅ˜

AB87 2024. 5. 24. 09:16
๋ฐ˜์‘ํ˜•

์‘๋ ฅ์ด๋ž€?

์™ธ๋ ฅ์ด ๊ฐ€ํ•ด์กŒ์„ ๋•Œ ์žฌ๋ฃŒ ๋‚ด ์ƒ๊ธฐ๋Š” ๋‚ด๋ ฅ(์ €ํ•ญ๋ ฅ)

๋‹จ์œ„๋ฉด์ ๋‹น ํฌ๊ธฐ๋กœ ์ •์˜ ํ•จ

๋‹จ์œ„ : ํŒŒ์Šค์นผ(Pascal, Pa), N/m^2 → ์••๋ ฅ์˜ ๋‹จ์œ„

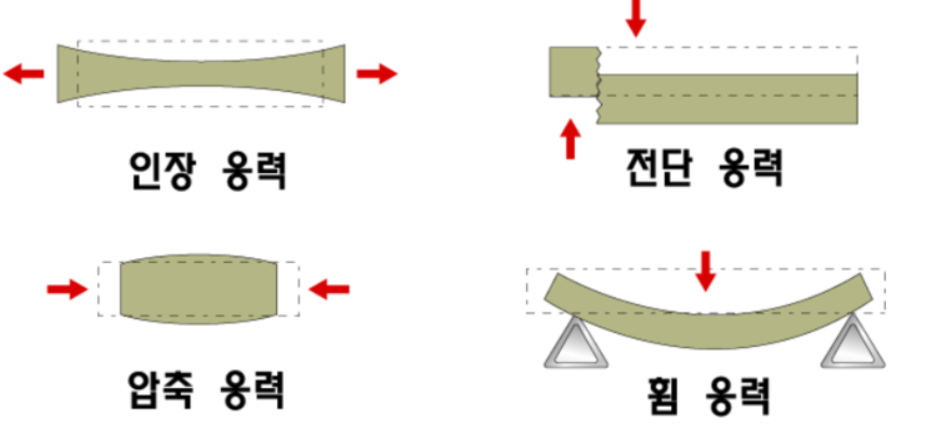

์‘๋ ฅ์˜ ์ข…๋ฅ˜

  1. ์ธ์žฅ์‘๋ ฅ(Tensile stress)
  2. ์••์ถ•์‘๋ ฅ(Compressive stress)
  3. ์ „๋‹จ์‘๋ ฅ(Shear Stress)
  4. ํœจ์‘๋ ฅ(Bending stress)
  5. ๋น„ํ‹€๋ฆผ(Torsion stress)

๊ตฌ์กฐ๋ฌผ์— ๊ฐ€ํ•ด์ง€๋Š” ํ•˜์ค‘์˜ ์ข…๋ฅ˜์— ๋”ฐ๋ผ ๊ตฌ๋ถ„


์ˆ˜์ง ์‘๋ ฅ(1. ์ธ์žฅ์‘๋ ฅ, 2. ์••์ถ•์‘๋ ฅ)

P : Load

A : Cross sectional Area



ํž˜์„ ๋ฉด์œผ๋กœ ๋‚˜๋ˆ



๋‹จ๋ฉด์ ์— ์ž‘์šฉํ•˜๋Š” ํ•˜์ค‘

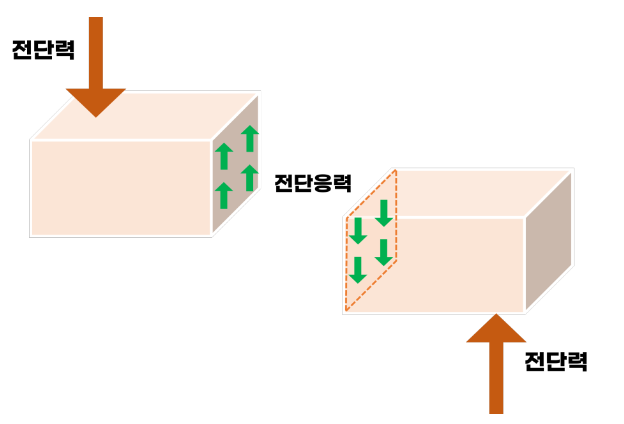

3. ์ „๋‹จ์‘๋ ฅ



V : Shear force

A : Cross sectional Area



๋‹จ๋ฉด์ ์— ์ž‘์šฉํ•˜๋Š” ์ „๋‹จ๋ ฅ

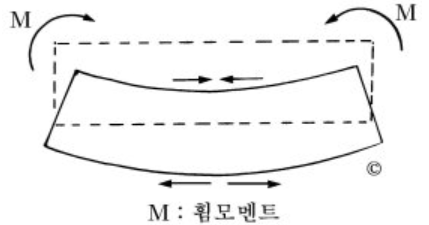

4. ํœจ ์‘๋ ฅ

์ˆ˜์ง๋„ ์ „๋‹จ๋ ฅ๋„ ์•„๋‹Œ ํœจ ๋ชจ๋ฉ˜ํŠธ๊ฐ€ ์ž‘์šฉ

ํ•œ์ชฝ ๋ฉด์€ ์••์ถ• ์‘๋ ฅ์„ ๋ฐ›๊ณ , ๋ฐ˜๋Œ€์ชฝ ๋ช‡์€ ์ธ์žฅ ์‘๋ ฅ์„ ๋ฐ›์Œ

์••์ถ•๊ณผ ์ธ์žฅ์ด ๋ฐœ์ƒํ•˜์ง€ ์•Š๋Š” ์ค‘๋ฆฝ์ถ•(Neutral axis)์ด ์กด์žฌ

๋”ฐ๋ผ์„œ ์ˆ˜์ง์‘๋ ฅ๊ณผ ์ „๋‹จ์‘๋ ฅ๊ณผ ๋‹ฌ๋ฆฌ ๊ตฌํ•˜๋Š” ๋ฐฉ๋ฒ•์ด ๋‹ค๋ฆ„



M : Bending moment

Z : Section modulus. ๊ตฌ์กฐ๋ฌผ์˜ ๋‹จ๋ฉด ํ˜•์ƒ๊ณผ ํฌ๊ธฐ์— ๋”ฐ๋ผ ๊ฒฐ์ •๋˜๋Š” ๊ฐ’์œผ๋กœ, ๋‹จ๋ฉด์˜ ์ €ํ•ญ ๋Šฅ๋ ฅ์„ ๋‚˜ํƒ€๋ƒ„



ํœจ ์‘๋ ฅ์€ ๋‹จ๋ฉด๊ณ„์ˆ˜์— ๋Œ€ํ•ด ์ž‘์šฉํ•˜๋Š” ๊ตฝํž˜ ๋ชจ๋ฉ˜ํŠธ๋ฅผ ์˜๋ฏธ
