LED 회로 설계



---

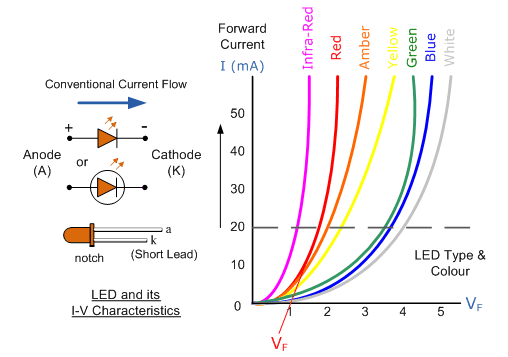

I - V 특성 그래프

LED의 밝기는 전류에 의해 결정되며 과도한 전류 흐름을 제한하기 위해 직렬 저항을 사용하여 필요한 수준으로 전류 제한

---

적용 예시 1️⃣

Vs = 5V ➡️ 공급 전원

If = 10mA ➡️ Foward current 제한 값. 밝기 수준을 고려하여 설정

Vf = 2V ➡️ Amber LED 사용 시의 Vf 값



위와 같이 사용하려 할 때의 직렬 저항 값은❓

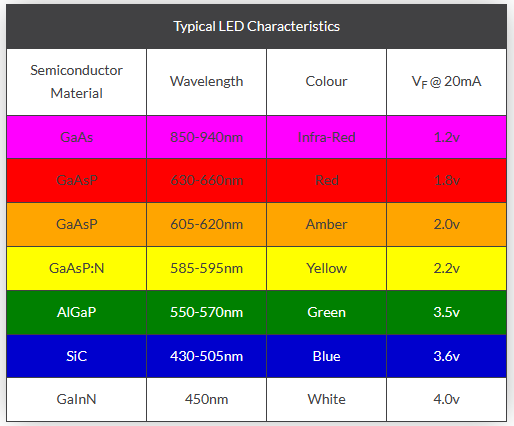

색상 별 LED Vf는 아래 표와 같다. 일반적인 내용으로 제조사 데이터시트 참조 필요.

LED 색상에 따른 Vf

---

적용 예시 2️⃣

Vs = 12V ➡️ 공급 전원

If = 10mA ➡️ Foward current 제한 값. 밝기 수준을 고려하여 설정

Vf = (2V * 3개) ➡️ Amber LED 사용 시의 Vf 값



위와 같이 사용하려 할 때의 직렬 저항 값은❓



V = IR

 Vs - Vf = If * Rs

(12V - 6V) = 10mA * Rs

Rs = 0.6kR = 600R



---
